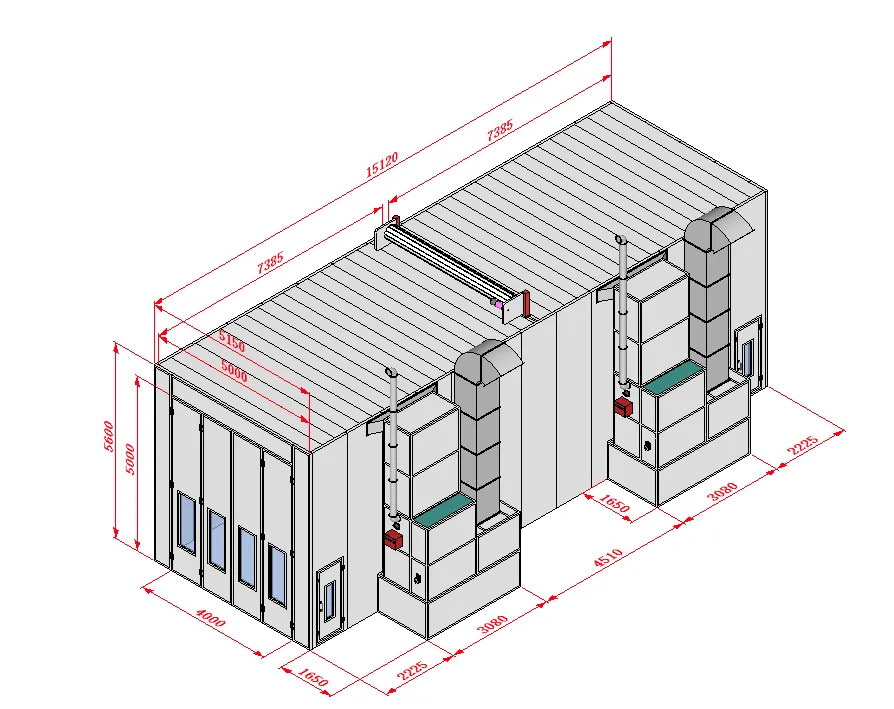

Внутренние размеры  длина
            15,00 м


             ширина
            5,00 м


             высота
            5,00 м


            Внешние   размеры   длина
            15,15 м


             ширина
            6,8 м


             высота
            5,6 м


            Размер   створа ворот   ширина
            4,00 м


             высота
            4,90 м


            Эл.   мощность освещения ( 44 светильника)
            LED 1920 Вт


            Мощность   эл.двигателей
            4 x 7,5 и 2 х 11 = 52 кВт


            Воздушный   поток
            84000 м3/ч


            Рабочая тепловая мощность
            520 кВт




Конструкция кабины:

    Монтируется на ровный бетонный пол
    Вытяжка осуществляется.через секции, расположенные в основании стен
    Утепленные EPS пластифицированные стеновые панели толщиной 75мм, состояще из двух оцинкованных листов толщиной 0.476 мм каждый и покрытые пластиком с внешних сторон, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
    Утепленного потолка
    Фильтры


    Предварительные G3, улавливающих 10 мк
    Потолочные тонкой очистки G/F5, 600G, улавливающие 5 мк (по всей длине потолка кабины)
    Экстракционные в стенах G3, улавливающие 98% использованной краски


    Освещение LED (1920 Вт): верхнее наклонное  20 светильников, каждый состоит из 4 ламп (20х4х15=1200 Вт), нижнее вертикальное  24 светильников, каждый состоит из 2 ламп (24х2х15=720 Вт)
    Въездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной4,0 м. и высотой 4,9 м с большой алюминиевой ручкой
    Роликовые ворота с электроприводом, расположенные в середине камеры, которые делят ее на две равных части длиной 7,5м. каждая.
    2 сервисных двери 800 х 2000 мм со смотровым стеклом (300 х 1200 мм)

Группа притока, состоящая из двух приточных блоков, каждый из которых включает в себя:

    Дизельную двухступенчатую горелку Rielo RG5S
    Двухступенчаты теплообменник из нержавеющей стали300 кКал/ч
    Два нагнетающих вентилятора с двумя электродвигателями по 7,5 кВт каждый
    Фильтры предварительной очистки воздуха
    Пневматическую рециркуляционную заслонку, управляемую с пульта управления


Группа вытяжки, состоящая из двух вытяжных блоков, каждый из которых включает в себя:

    Вытяжный вентилятор с электродвигателем 11 кВт
    Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появление вибрации)

Дополнительно;

    4 комплекта воздуховодов, каждый из которых состоит из 3 прямых, 1 угловой 90 град и 1 угловой 45 град секций.
    2 выхлопные трубы длиной 5 м. каждая

Управление:

    Современный микрокомпьютерный пульт управления всеми системами (380 В, 24 В)


    Режим окраски
    Режим сушки
    Счетчик рабочего времени
    Счетчик времени окраски и сушки
    Датчик давления
    2 экстренных выключателя
    Предохранительное устройство от перегрева

Технические данные:




            Производительность вентиляционной системы


            84.000 м3/ч




            Скорость потока (в пустой камере)


            0,3 м/с




            Тепловая мощность


            520 кВт




            Тепловой КПД


            92 %




            Установленная электрическая мощность


            55 кВт




            Рециркуляция воздуха в режиме сушки


            90 %




            Освещенность


            LED1920 Вт
