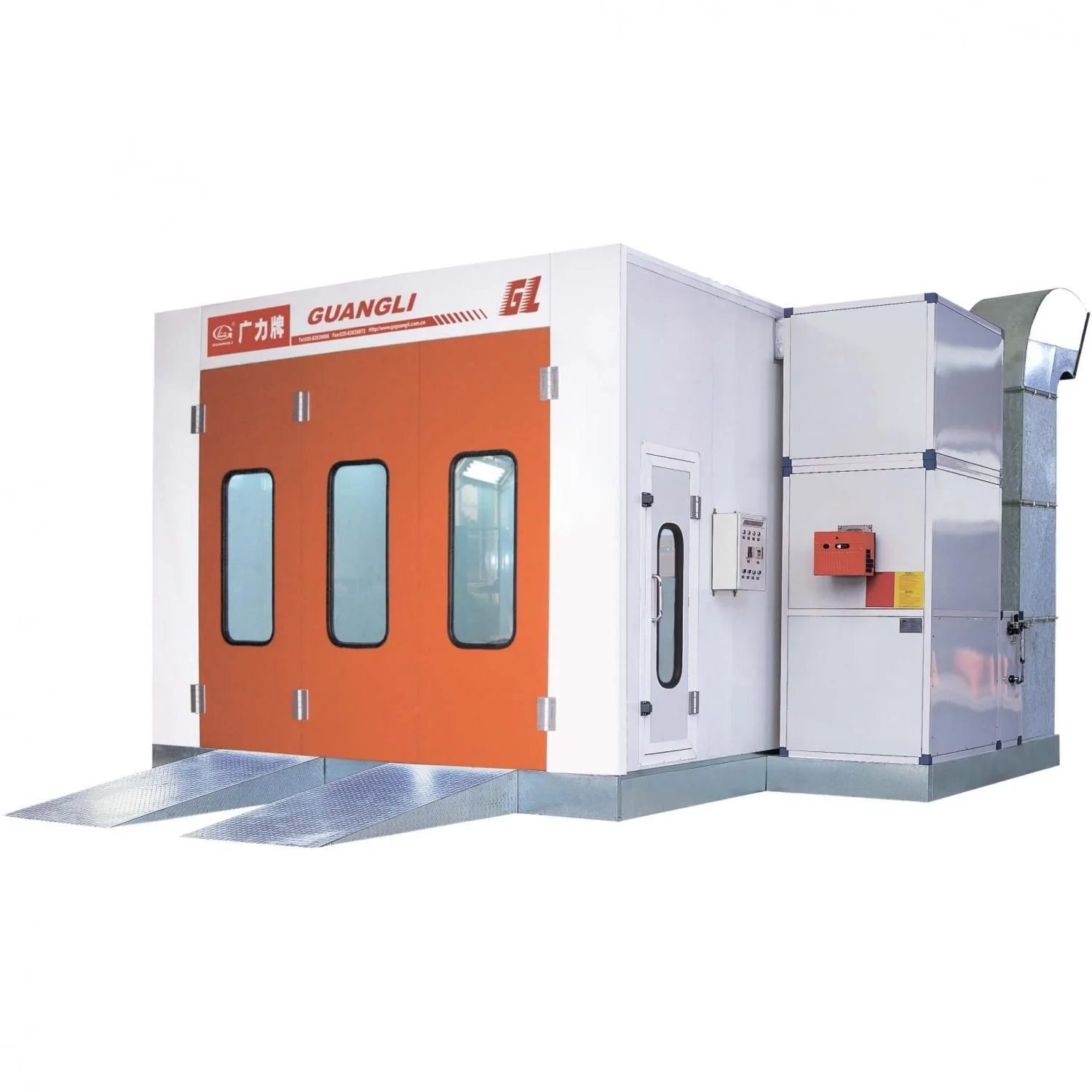

<p>Окрасочно-сушильная камера Guangli GL2 имеет в своей основе металлическое основание высотой 25 см, напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL2 комплектуется дизельной горелкой из нержавеющей стали Riello 40 G20 итальянского производства, мощность горелки составляет 185 кВт. Корпус Guangli GL2 собирается из сэндвич-панелей толщиной 50 мм, в качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь окрасочно-сушильной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована пневматическим затвором. Окрасочно-сушильная камера Guangli GL2 оборудована двумя вентиляторами: приточным и вытяжным (особенность комплектации). Наличие двух вентиляторов позволяет увеличить воздухообмен внутри камеры до 24 000 м³/час. Приточный вентилятор обладает мощностью 5.5 кВт, мощность вытяжного вентилятора составляет 4 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98%), напольного фильтра (степень фильтрации 95%) и фильтра предварительной очистки (степень фильтрации 80%). Потолочный фильтр окрасочно-сушильной камеры состоит из 4-х фильтров, которые монтируются над несущей рамой, выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 2-х частей и одного выпускного фильтра. Верхнее освещение состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 40 Вт. Блок управления и его компоненты произведены в Китае, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети напряжением 380 В, мощность установки 9.5 кВт.</p>



Наименование
Характеристики




Стены
Сэндвич-панель, наполненная пенополистиролом


Основание
Металлическое основание камеры и группы притока высотой 25 см


Наружные размеры
Длина — 7 м, ширина — 5.3 м, высота — 3.5 м


Внутренние размеры
Длина — 6.9 м, ширина — 3.9 м, высота — 2.7 м


Главная дверь
Трехстворчатая, ширина — 3 м, высота — 2.7 м


Аварийная дверь
Ширина — 0.8 м, высота — 2 м, алюминиевый сэндвич


Освещение
Верхний уровень — 40 ламп по 36 Вт<br />
Нижний уровень — 16 ламп по 18 Вт


Воздухообмен
18000 м3/час<br />
Скорость потока воздуха до 0.2 м/с


Вентиляционные агрегаты
Вытяжной вентилятор мощностью 5.5 кВт<br />
Вытяжной вентилятор мощностью 4 кВт


Температурные режимы
Горелка RIELLO G20, тепловая мощность 200 кВт<br />
Рециркуляция — 90% теплого воздуха<br />
Температура: цикл покраски — 20°С при -3°С, цикл сушки — 60° / 80°С


Система фильтров
Фильтр предварительной очистки: степень фильтрации — 80%<br />
Потолочный фильтр: степень фильтрации — 98%<br />
Напольный фильтр: степень фильтрации — 95%


Решетки напольные
Две полосы решеток, нагрузка — 600 кг на колесо


Питание
Электрическая трехфазная сеть напряжением 380 В, 11 кВт — 26 А
