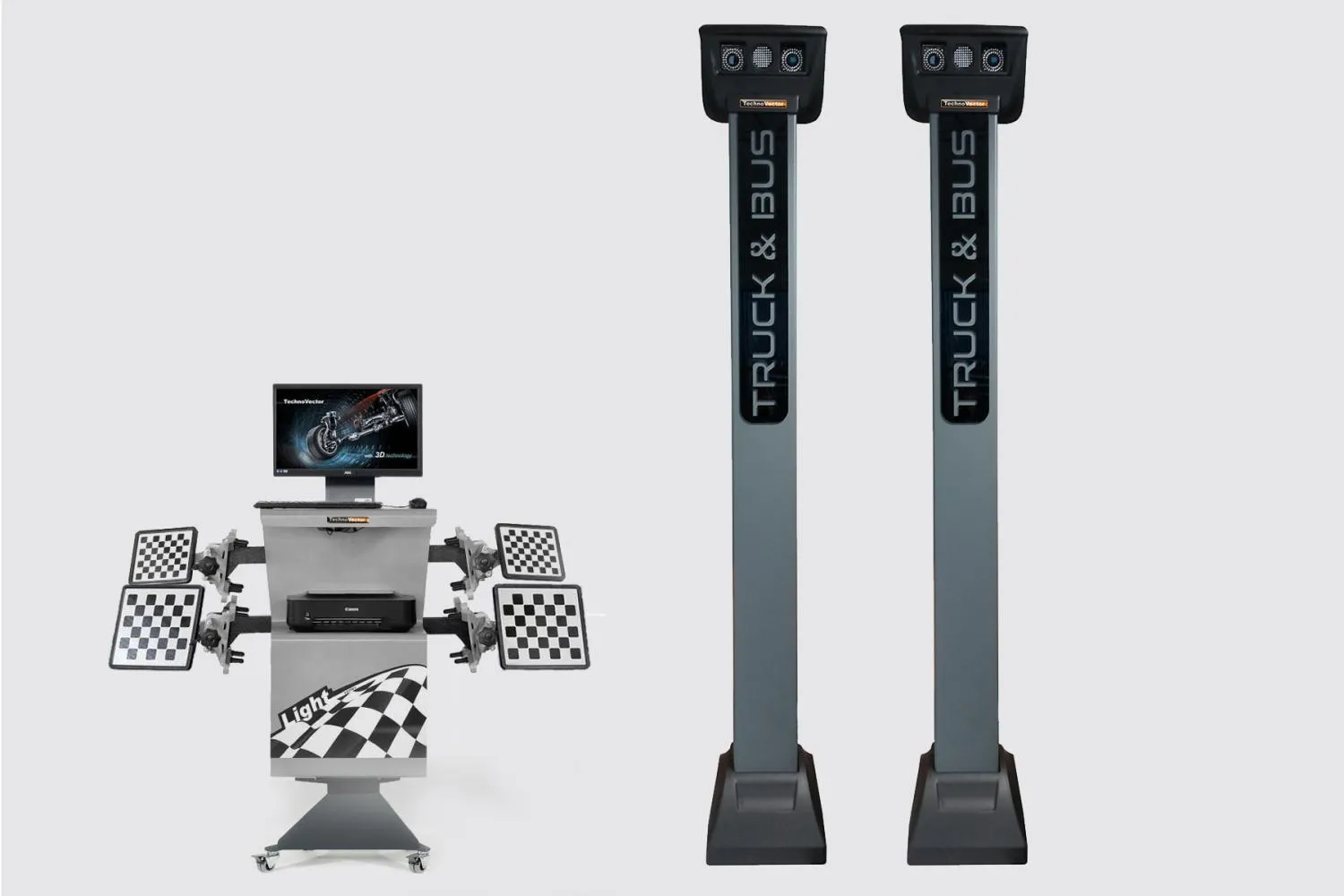

Стенд сход-развал 3D для грузовиков, до 6-ти осей одновременно ТехноВектор 7 Truck 7204 HTS6

Техно Вектор 7 Truck 7204 HTS6 - Стенд развал-схождения для измерения одновременно до 6х осей, включая транспорт с несколькими управляемыми осями (грузовики, тягачи, автобусы, прицепы и полуприцепы). Позволяет производить измерение грузовиков с колесной базой до 16 метров.

В комплект поставки входят 12 колесных адаптеров (захватов) и 12 измерительных мишеней, а также отдельно стоящие держатели для них. Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.

Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.

В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.

Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.

Тип тумбы

Light - мобильная. Облегченная версия тумбы. Компьютерная стойка представляет собой металлическую конструкцию. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу

Основные свойства:

Комплектация

• Light-тумба - 1 шт.
• Колонны - 2 шт.
• Компьютер - 1 шт.
• Монитор 21,5" - 1 шт.
• Передний поворотный круг грузовой - 2 шт.
• Щуп-мишень - 1 шт.
• Пульт дистанционного управления Техно Вектор - 1 шт.
• Паспорт устройства с инструкцией - 1 шт.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве

Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а также обеспечивает возможность сквозного проезда

Специальная мишень-щуп

Позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля

Колесные адаптеры

Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 15" до 28" и совместимы с колесами как легких грузовых автомобилей, так и грузовиков.

Мишени

• Компактные и легкие мишени
• По одной на каждое колесо
• Удобны в обращении
• Никаких электронных компонентов
• Не нуждаются в калибровке

Двойные "когти" позволяют работать со стальными и легкосплавными дисками

Онлайн отчеты

Получение отчета после измерения или регулировки автомобиля по QR-коду на экране монитора или распечатке стенда Техно Вектор в формате HTML.
Не требуется подключение стенда к Интернету.

Опции

Магнитные адаптеры

Для ограниченного количества моделей грузовиков

Программно-математическое обеспечение Вектор

Программно-математическое обеспечение "Техно Вектор" является мощным и современным средством контроля и управления процессом измерений и регулировки

Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран

Цветные индикаторы облегчают работу на расстоянии от монитора

А втоматическая оценка параметров на соответствие нормативам

Возможность быстрого перехода в другие режимы программы

Просмотр изображений базы данных

Выбор конфигурации осей грузовика

Выбор конфигурации осей прицепа

Режим измерения

Режим регулировки - Общий вид

Режим регулировки - Ось (F1)

Просмотр отчета

Программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров). Позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей.

Программное обеспечение стендов на базе PC работает в операционной среде Windows 10

Бесплатные ежегодные обновления программного обеспечения онлайн

Технические характеристики
