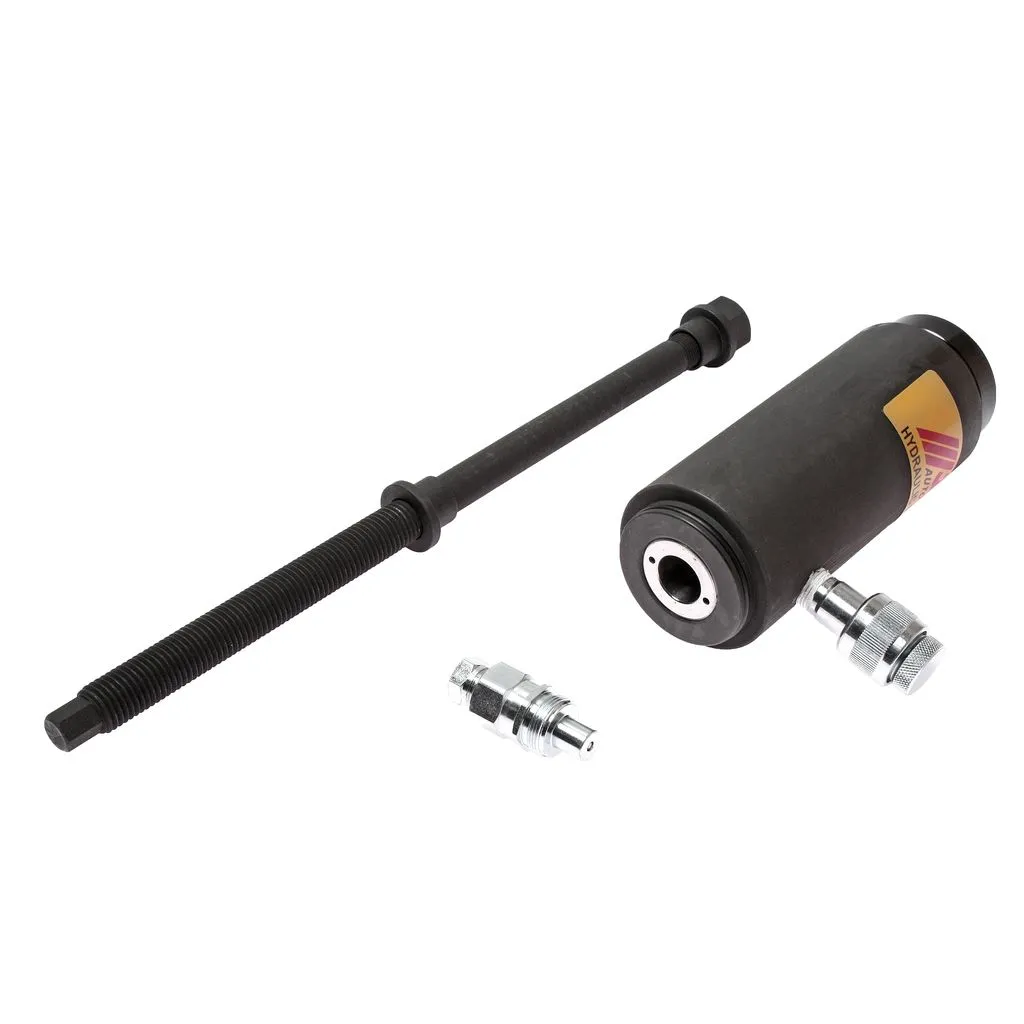

Комплектация

Гидравлический привод - 1 шт.
Гидравлический соединительный штуцер 3/8" NPT (JTC-СP352) - 1 шт.
Шток, диаметр 18 мм - 1 шт.


Описание

Гидравлический цилиндр предназначен для преобразования гидравлического давления рабочей жидкости в механическую толкающую силу. Цилиндр позволяет осуществлять выпрессовку/запрессовку различных деталей автомобиля усилием до 17 тонн.


Технические характеристики

Применяется совместно с JTC-1001 и JTC-1610А.
Максимальная нагрузка - 17 т, при 10 000 PSI - 15 т;
Рабочее усилие: 10 т;
Ход поршня: 46 мм;
Длина силового винта: 40,5 см.


Порядок работы

Перед началом работы убедитесь в надёжности соединения шланга ручного гидравлического насоса с гидравлическим раздвижным цилиндром.
Подготовьте насадки для работы с гидравлическим цилиндром. Присоедините необходимую насадку к цилиндру.
Плотно закройте управляющий клапан ручного гидравлического насоса поворотом его головки по часовой стрелке. Пожалуйста, делайте это аккуратно. Приложение большого усилия может привести к повреждению клапана.
Качая ручку гидравлического насоса вверх-вниз, создайте давление в насосе. Ручка насоса связана с плунжером, который осуществляет возвратно поступательное движение и тем самым создаёт нагнетание гидравлического масла. Рабочее давление, необходимое для работы раздвижного гидравлического цилиндра, достигается при помощи одноступенчатой системы подачи масла, при этом, величина максимального давления настраивается производителем на заводе с помощью предохранительного клапана.
По окончании работ откройте управляющий клапан ручного гидравлического насоса для сброса давления поворотом против часовой стрелки и отсоедините раздвижной гидравлический цилиндр.


Важные рекомендации

При использовании силовых винтов обязательным условием является нанесение смазки на резьбу.
